注塑缺料是注塑過程中常見的問題，以下是其產(chǎn)生的原因及相應(yīng)的解決方法：

一、注塑工藝參數(shù)方面

注射壓力不足

原因：

注塑機(jī)注射系統(tǒng)的液壓元件故障，如油泵磨損、閥門泄漏等，會使注射壓力無法達(dá)到設(shè)定值，導(dǎo)致塑料熔體在模具型腔中流動動力不足。注射油缸密封不良會造成液壓油泄漏，影響熔體的注射壓力。此外，若對制品要求和塑料材料特性了解不足，注射壓力設(shè)定值過低，對于復(fù)雜形狀模具，熔體難以填充到薄壁、加強(qiáng)筋或倒扣等部位。

解決方法：

使用專業(yè)設(shè)備檢測注射系統(tǒng)壓力，維修或更換磨損的油泵、泄漏的閥門等故障部件。合理調(diào)整注射壓力，參考材料數(shù)據(jù)手冊和試模情況確定最佳值，并逐步增加壓力觀察制品成型效果。定期檢查注射油缸密封情況，及時更換磨損或老化的密封件。

注射速度過慢

原因：

注射速度設(shè)定與制品壁厚和流程長度相關(guān)。薄壁制品熔體需快速注射，速度過慢會使熔體在充模時冷卻過快、粘度增加。注塑機(jī)的注射速度控制系統(tǒng)故障，如控制電路問題、電機(jī)轉(zhuǎn)速異?；騻鲃硬考收?，也會導(dǎo)致速度過慢。此外，模具澆口尺寸過小或流道直徑過窄可能會限制注射速度，使熔體在型腔內(nèi)流動速度不足。

解決方法：

根據(jù)制品壁厚和流程長度調(diào)整注射速度，薄壁制品適當(dāng)提高速度并通過試模優(yōu)化。檢查注射速度控制系統(tǒng)，對故障部件如電路板、傳動皮帶或齒輪進(jìn)行維修或更換。優(yōu)化模具澆口和流道設(shè)計，增大澆口尺寸或流道直徑，同時協(xié)調(diào)其他工藝參數(shù)。

保壓不足或保壓時間過短

原因：

保壓壓力不足可能是保壓系統(tǒng)壓力設(shè)定錯誤或保壓回路液壓元件故障，導(dǎo)致熔體冷卻收縮時得不到足夠補(bǔ)充，在制品厚壁或最后填充部位形成空洞或凹陷。保壓時間長短取決于制品厚度、尺寸和塑料材料熱收縮特性，保壓時間過短，熔體未充分補(bǔ)償收縮。保壓切換點控制不當(dāng)，若過早切換，型腔尚未充滿就進(jìn)入保壓階段，會導(dǎo)致缺料。

解決方法：

檢查保壓系統(tǒng)壓力設(shè)定并重新調(diào)整，參考類似制品經(jīng)驗或材料供應(yīng)商建議。檢查保壓回路液壓元件確保正常工作。根據(jù)制品特性合理延長保壓時間，注意與其他工藝參數(shù)協(xié)調(diào)。檢查保壓切換點控制參數(shù)和傳感器，通過觀察熔體流動或使用分析系統(tǒng)優(yōu)化設(shè)置。

熔體溫度過低

原因：

料筒加熱溫度設(shè)置過低，操作人員對材料特性不熟悉或參數(shù)調(diào)整錯誤。料筒加熱元件故障，如加熱棒損壞、熱電偶失效，影響料筒溫度準(zhǔn)確控制。塑料在料筒中停留時間過長，如生產(chǎn)停頓、螺桿轉(zhuǎn)速過慢或料筒容量與注塑量不匹配，導(dǎo)致熱量散失過多。

解決方法：

了解塑料材料加工溫度范圍，合理設(shè)置料筒加熱溫度，逐步調(diào)整并觀察塑化狀態(tài)和制品質(zhì)量。定期檢查加熱元件，更換損壞的加熱棒，校準(zhǔn)或更換不準(zhǔn)確的熱電偶，檢查連接線路。優(yōu)化注塑生產(chǎn)過程，減少塑料在料筒中的停留時間，選擇合適料筒容量，調(diào)整螺桿轉(zhuǎn)速，生產(chǎn)停頓期間采取保溫措施。

二、模具相關(guān)方面

澆口尺寸過小或堵塞

原因：

澆口尺寸設(shè)計過小，可能因模具設(shè)計階段對材料流動性和制品要求考慮不足，導(dǎo)致熔體通過澆口時剪切力和壓力降大，流速降低，尤其對于高粘度塑料或大型制品影響更明顯。注塑過程中，澆口易被雜質(zhì)、塑料碎屑或未完全熔化的顆粒堵塞，雜質(zhì)可能來自原料或注塑環(huán)境，塑料碎屑可能因熔體沖刷或模具磨損產(chǎn)生。

解決方法：

模具設(shè)計時合理確定澆口尺寸，可通過模擬軟件分析優(yōu)化。對已制造好的模具，若澆口尺寸過小可適當(dāng)擴(kuò)孔改造，注意避免其他缺陷。及時清理堵塞的澆口，使用專用工具清除雜質(zhì)和碎屑，避免損傷澆口。在料斗處增加精細(xì)濾網(wǎng)，保持注塑環(huán)境清潔，優(yōu)化注塑工藝參數(shù)減少未熔化顆粒進(jìn)入澆口。

流道系統(tǒng)設(shè)計不合理

原因：

流道長度過長增加熔體流動壓力損失，熔體流經(jīng)長距離流道時因摩擦和粘性阻力壓力降低，可能導(dǎo)致型腔末端薄壁或復(fù)雜結(jié)構(gòu)部位缺料。流道直徑過小限制熔體流量和流速，根據(jù)流體力學(xué)原理，管道直徑越小阻力越大，對高粘度塑料或高速注塑工藝影響更顯著。流道表面粗糙增加熔體流動阻力，可能因加工精度不足、模具磨損或腐蝕導(dǎo)致。熱流道系統(tǒng)溫度控制不均勻使熔體粘度不一致，影響流動平衡。

解決方法：

在模具設(shè)計階段縮短流道長度、優(yōu)化布局，采用平衡式流道設(shè)計。對于長流道模具可改造增加輔助流道或改變流道走向。根據(jù)塑料材料流動性和注塑量合理確定流道直徑，參考供應(yīng)商建議或模擬軟件分析，對過小流道進(jìn)行加工改造，注意與模具其他部分協(xié)調(diào)。對流道進(jìn)行拋光處理，采用機(jī)械、化學(xué)或電化學(xué)拋光方法，嚴(yán)格控制加工精度，對磨損或腐蝕的流道進(jìn)行修復(fù)或重新加工。定期檢查熱流道系統(tǒng)加熱元件和溫度傳感器，優(yōu)化結(jié)構(gòu)設(shè)計，采用分區(qū)加熱、增加熱補(bǔ)償裝置等方法。

排氣不良

原因：

注塑過程中型腔內(nèi)空氣不能及時排出，會占據(jù)空間阻礙熔體填充，空氣被壓縮形成高壓區(qū)域，尤其在盲孔、深槽、加強(qiáng)筋等部位易積聚，導(dǎo)致缺料。模具排氣設(shè)計不合理，如沒有足夠排氣通道或通道位置、尺寸、數(shù)量不合理。注塑工藝參數(shù)也會影響排氣效果，注射速度過快或壓力過高，空氣來不及排出或被壓縮在型腔內(nèi)。

解決方法：

在模具設(shè)計制造過程中合理設(shè)計排氣通道，在型腔適當(dāng)位置開設(shè)排氣槽，確定其深度、寬度和長度，也可使用透氣鋼等特殊材料或利用分型面、頂針間隙排氣，注意間隙大小。優(yōu)化注塑工藝參數(shù)，適當(dāng)降低注射速度、調(diào)整注射壓力，試模過程中觀察制品質(zhì)量優(yōu)化參數(shù)和排氣設(shè)計，大型或復(fù)雜模具可采用抽真空排氣方法。

三、塑料原料方面

塑料流動性差

原因：

不同塑料的分子結(jié)構(gòu)和流變特性決定其流動性，一些填充大量無機(jī)填料或高性能工程塑料熔體粘度高，填料或增強(qiáng)材料干擾分子鏈運(yùn)動。塑料濕度影響流動性，吸水性塑料吸收過多水分后，在高溫下汽化產(chǎn)生氣泡，影響分子間作用力。塑料顆粒大小和分布不均勻，以及顆粒形狀不規(guī)則，會導(dǎo)致熔體粘度不一致，增加流動阻力。

解決方法：

選擇流動性好的塑料原料，若使用高粘度塑料可選擇改性品種。對吸水性強(qiáng)的塑料進(jìn)行充分干燥處理，使用干燥設(shè)備控制濕度在合適范圍，可在注塑機(jī)料斗處設(shè)置干燥器或?qū)υ线M(jìn)行預(yù)干燥。對顆粒不均勻的原料進(jìn)行篩選或更換，確保顆粒大小和形狀相對一致。

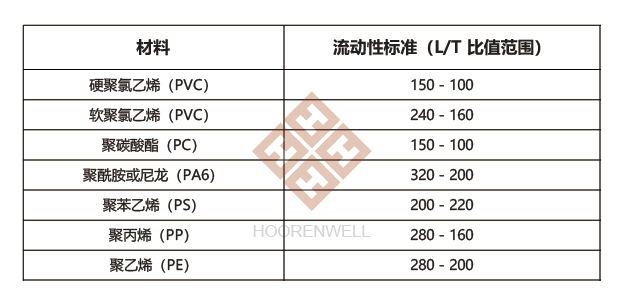

常見注塑材料的流動性標(biāo)準(zhǔn)表格，以填充最大長度（L）與型腔的厚度（T）的比值 L/T 來表示：

四、設(shè)備方面

螺桿磨損

原因：

螺桿是塑料塑化和輸送的關(guān)鍵部件，長期使用后，螺桿的螺紋、直徑等部位可能會磨損。磨損后的螺桿不能有效地對塑料進(jìn)行剪切和輸送，導(dǎo)致塑料塑化不均勻，熔體質(zhì)量下降，影響制品的成型質(zhì)量，出現(xiàn)缺料現(xiàn)象。

解決方法：

定期檢查螺桿的磨損情況，當(dāng)磨損達(dá)到一定程度時，及時更換螺桿?？赏ㄟ^測量螺桿的關(guān)鍵尺寸，如螺紋高度、直徑變化等來評估磨損程度。同時，注意選擇質(zhì)量好、耐磨性強(qiáng)的螺桿材料，如采用合金鋼材質(zhì)。在操作過程中避免螺桿在高溫、高壓下長時間空轉(zhuǎn)等異常情況，合理設(shè)置螺桿轉(zhuǎn)速和注塑周期，減少不必要的磨損。

料筒磨損或溫度不均

原因：

料筒內(nèi)壁磨損會改變塑料在料筒中的流動狀態(tài)，使熔體流動不均勻。料筒的加熱系統(tǒng)出現(xiàn)故障，如加熱棒老化、熱電偶失靈，會導(dǎo)致溫度不均，部分塑料不能充分塑化，影響熔體質(zhì)量。

解決方法：

檢查料筒的磨損情況，對于磨損嚴(yán)重的料筒進(jìn)行更換或修復(fù)，可采用補(bǔ)焊、內(nèi)襯修復(fù)等方法。定期校準(zhǔn)料筒的溫度傳感器，確保溫度控制準(zhǔn)確，保證料筒各部位溫度均勻。對于老化的加熱棒及時更換，檢查加熱系統(tǒng)的電路連接，確保無斷路或接觸不良問題。
