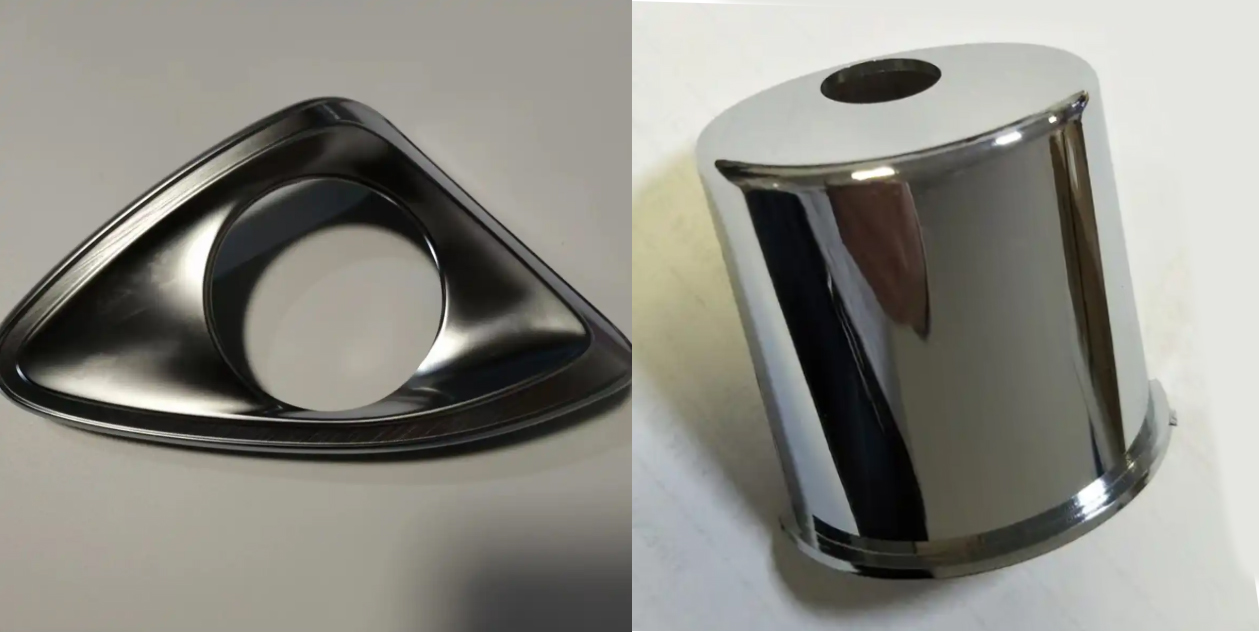

一、原材料方面

選用高光澤度的 ABS 原料

原理：不同廠家生產(chǎn)的 ABS 原料在性能上會有所差異，有些專門用于高光澤產(chǎn)品的 ABS 原料本身就具有更好的光澤度。這些原料在合成過程中，通過優(yōu)化橡膠相和塑料相的比例、粒徑等因素，使得制品表面更加光亮。

操作建議：在采購原料時，向供應(yīng)商咨詢并選擇具有高光澤特性的 ABS 牌號。例如，一些知名品牌的高光澤 ABS 原料，其表面光澤度可以達(dá)到較高的水平，而且在注塑過程中更易于控制產(chǎn)品質(zhì)量。

添加光亮劑

原理：光亮劑可以在 ABS 塑料表面形成一層光滑的薄膜，減少表面微觀粗糙度，從而提高光澤度。光亮劑的種類有很多，常見的有脂肪酸酯類、酰胺類等。它們能夠在塑料熔體流動過程中遷移到表面，改善表面性能。

操作建議：按照一定的比例添加光亮劑。一般添加量在 0.5% - 2% 左右，具體比例需要根據(jù)產(chǎn)品要求和光亮劑的類型進(jìn)行試驗確定。添加時，要確保光亮劑與 ABS 原料充分混合均勻，可以使用高速混合機(jī)進(jìn)行預(yù)混合，然后再進(jìn)行注塑。

二、模具方面

模具表面處理

拋光處理

原理：通過對模具型腔和型芯表面進(jìn)行拋光，降低表面粗糙度，使注塑產(chǎn)品表面更加光滑，從而提高光澤度。拋光的程度不同，對光澤度的影響也不同。從粗拋到精拋，模具表面的光澤會逐漸增強(qiáng)。

操作建議：對于要求較高光澤度的產(chǎn)品，模具型腔表面粗糙度（Ra）值可以達(dá)到 0.025 - 0.05μm。可以采用手工拋光和機(jī)械拋光相結(jié)合的方式。先使用砂紙進(jìn)行粗拋，去除加工痕跡，然后使用拋光膏配合電動拋光機(jī)進(jìn)行精拋，使模具表面達(dá)到鏡面效果。

鍍硬鉻處理

原理：在模具表面鍍上一層硬鉻層，鉻層具有高硬度、高光澤和良好的耐磨性。這不僅可以提高模具的使用壽命，還能使注塑產(chǎn)品表面具有更好的光澤和脫模性能。

操作建議：鍍鉻層厚度一般在 0.02 - 0.05mm 左右。在進(jìn)行鍍硬鉻處理時，要確保模具表面預(yù)處理得當(dāng)，如清洗、脫脂、活化等步驟，以保證鍍鉻層的質(zhì)量和附著力。

氮化處理

原理：模具氮化處理后，表面形成一層硬度很高的氮化層。這層氮化層可以使模具表面更加致密，減少塑料熔體對模具表面的黏附，使產(chǎn)品表面更加光滑，從而提高光澤度。

操作建議：氮化溫度一般在 500 - 550℃左右，時間根據(jù)模具尺寸和材料不同在 10 - 50 小時不等。氮化處理后，模具需要進(jìn)行適當(dāng)?shù)难心ズ蛼伖?，以去除氮化過程中可能產(chǎn)生的表面缺陷。

三、注塑工藝方面

提高模具溫度

原理：較高的模具溫度可以使 ABS 塑料熔體在模具內(nèi)保持較好的流動性，從而更好地復(fù)制模具表面的光潔度，提高產(chǎn)品表面光澤。

操作建議：ABS 注塑時，模具溫度可以適當(dāng)提高到 70 - 90℃。但要注意，模具溫度過高可能會導(dǎo)致產(chǎn)品冷卻時間延長，影響生產(chǎn)效率，同時也可能引起產(chǎn)品變形等問題?？梢酝ㄟ^調(diào)節(jié)模具的加熱裝置來控制模具溫度。

調(diào)整注射速度和壓力

原理：適當(dāng)提高注射速度可以使塑料熔體快速填充模具型腔，減少熔體在流動過程中的溫度損失和壓力降，從而使產(chǎn)品表面更加光滑。合適的注射壓力可以保證熔體充分填充型腔，避免出現(xiàn)表面缺陷，影響光澤度。

操作建議：注射速度可以根據(jù)產(chǎn)品的大小和形狀進(jìn)行調(diào)整，一般在 30 - 60mm/s 左右。注射壓力可以設(shè)置在 70 - 100MPa 之間。在調(diào)試過程中，要觀察產(chǎn)品表面質(zhì)量，避免出現(xiàn)飛邊、困氣等問題。

優(yōu)化保壓和冷卻階段

原理：合理的保壓可以防止產(chǎn)品在冷卻過程中出現(xiàn)收縮凹陷，保證產(chǎn)品表面的平整度和光澤度。適當(dāng)?shù)睦鋮s可以使產(chǎn)品表面快速凝固，形成光滑的表面。

操作建議：保壓壓力一般為注射壓力的 60% - 80%，保壓時間根據(jù)產(chǎn)品壁厚確定，一般每毫米壁厚保壓 3 - 5 秒。冷卻時間要根據(jù)產(chǎn)品的尺寸和形狀來確定，確保產(chǎn)品充分冷卻后再開模，避免產(chǎn)品變形影響光澤。

氣體輔助注塑技術(shù)

原理：氣體輔助注塑是在塑料熔體注射過程中，通過向型腔內(nèi)注入高壓氣體（如氮氣）來輔助填充。在 ABS 注塑中，這種技術(shù)可以使塑料熔體更好地貼合模具表面，尤其是對于一些復(fù)雜形狀的產(chǎn)品。氣體的壓力可以將熔體均勻地推向模具壁，使產(chǎn)品表面更加光滑、光亮。同時，氣體形成的中空部分還可以減少產(chǎn)品內(nèi)部的收縮應(yīng)力，有利于提高產(chǎn)品表面質(zhì)量。

操作建議：需要配備專門的氣體輔助注塑設(shè)備，包括氣體壓縮機(jī)、氣體控制器和氣體噴嘴等。在注塑工藝參數(shù)設(shè)置方面，要先確定合適的氣體注入時間，一般在熔體填充型腔的一定比例（如 70% - 90%）后開始注入氣體。氣體壓力根據(jù)產(chǎn)品的大小和壁厚進(jìn)行調(diào)整，通常在 5 - 20MPa 之間。

微發(fā)泡注塑工藝

原理：微發(fā)泡注塑是在塑料熔體中注入物理發(fā)泡劑（如超臨界二氧化碳或氮氣），使其在型腔內(nèi)形成微小的氣泡。對于 ABS 材料，這些微小氣泡可以改善熔體的流動性，降低熔體粘度。在填充型腔過程中，熔體能夠更均勻地分布，使產(chǎn)品表面更加平整。當(dāng)產(chǎn)品表面凝固后，由于內(nèi)部氣泡的支撐作用，產(chǎn)品表面不容易出現(xiàn)收縮痕，從而提高了產(chǎn)品的光澤度。

操作建議：需要安裝微發(fā)泡注塑設(shè)備，包括發(fā)泡劑注入系統(tǒng)和特殊的螺桿。在工藝參數(shù)方面，發(fā)泡劑的注入量要根據(jù)產(chǎn)品要求和材料特性進(jìn)行精確控制，一般在 0.5% - 3% 左右。注塑過程中，要注意控制熔體溫度和注射速度，因為發(fā)泡過程會受到溫度和壓力的影響。熔體溫度可以比傳統(tǒng)注塑略低一些，注射速度也需要適當(dāng)調(diào)整，以確保發(fā)泡均勻。

采用熱流道系統(tǒng)

原理：熱流道系統(tǒng)能夠使塑料熔體在整個注塑過程中始終保持熔融狀態(tài)，從注塑機(jī)噴嘴到模具澆口再到型腔。對于 ABS 注塑產(chǎn)品，這有助于減少熔體在流道中的壓力損失和溫度下降。在填充型腔時，能夠提供更穩(wěn)定、更均勻的熔體流量，從而使產(chǎn)品表面更加光滑，提高光澤度。而且，熱流道系統(tǒng)還可以減少廢料產(chǎn)生，提高材料利用率。

操作建議：在模具設(shè)計階段就要考慮熱流道系統(tǒng)的安裝。根據(jù)產(chǎn)品的形狀和尺寸，選擇合適的熱流道類型，如單點熱流道或多點熱流道。在注塑過程中，要對熱流道的溫度進(jìn)行精確控制，一般 ABS 材料的熱流道溫度可以設(shè)置在 190 - 230℃之間，具體溫度要根據(jù)材料的實際性能和產(chǎn)品要求進(jìn)行調(diào)整。同時，要注意熱流道系統(tǒng)的維護(hù)，定期清理和檢查加熱元件和流道內(nèi)部，確保其正常運行。
